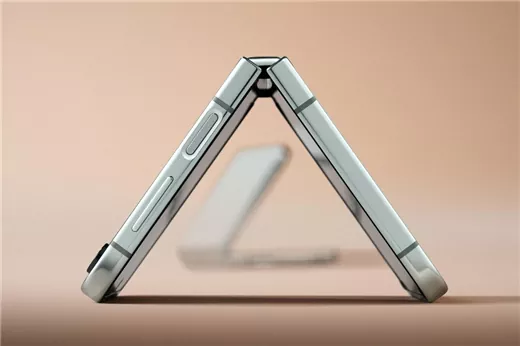

Adapter zložljivega območja tečajev zaslona Togo fleksibilno tiskano vezje

Adapter za zložljivo območje tečajev zaslona Rigid-flex PCB je kritičen povezovalni nosilec, ki omogoča visoko integracijo, visoko zanesljivost in zložljivost v sodobnih zaslonskih modulih pametnih telefonov. Z uporabo kompozitne strukture, kjer togi predeli varujejo komponente, fleksibilno območje pa se dinamično upogiba, zagotavlja stabilnost vezja, celovitost signala in mehansko vzdržljivost v omejenem prostoru. Je osrednji tehnološki dejavnik za tanjše in lažje naprave.

Osnovna struktura in lastnosti:

3D-usmerjanje: Prilagodljiv del je mogoče prepogniti ali upogniti kot papir, s čimer v celoti izkoristite navpični prostor v telefonu, da zložite komponente, kot je gonilnik IC, na zadnjo stran zaslona, ​​s čimer omogočite ultra ozke robove ali celo celozaslonske oblike brez robov. To omogoča izjemno tanko zasnovo pametnega telefona.

Togo-fleksibilna plošča, ki se uporablja v zaslonskih modulih, je ključna komponenta, ki povezuje IC gonilnika zaslona z matično ploščo. Združuje upogljivost prožnih vezij s stabilnostjo togih plošč, kar predstavlja osnovo za doseganje visokih razmerij med zaslonom in telesom ter tanke in lahke zasnove.

Ključne prednosti delovanja:

1. Zmanjšanje debeline: Odpravlja debelino konektorjev in odvečne pokrivne plasti togih plošč, kar ima za posledico tanjšo celotno strukturo v primerjavi z diskretnimi rešitvami.

2. Vrhunska celovitost signala: uporablja tehnike ožičenja z visoko gostoto (npr. diferencialno usmerjanje parov) in materiale z nizkimi dielektričnimi izgubami za stabilen prenos visokohitrostnih slikovnih podatkovnih tokov (podpira 4K/8K video), učinkovito zavira oslabitev signala in elektromagnetne motnje ter zagotavlja prenos slikovnih podatkov z visoko ločljivostjo brez izgub in z nizko zakasnitvijo.

3. Odpornost na motnje: V primerjavi z dolgimi gibljivimi kabli plošče s togim upogibom skrajšajo signalne poti in lahko učinkovito izolirajo elektromagnetne motnje z bakrenimi ali zaščitnimi folijami.

4. Strukturna celovitost: Medsebojne povezave med togimi in upogljivimi deli so oblikovane z notranjim kemičnim nanašanjem in prevleko, ne pa s spajkanjem. Zaradi tega je odpornost na upogibanje na stičišču veliko boljša od tradicionalnih rešitev "FPC + priključek" ali "FPC, spajkan na togo ploščo".

5. Visoka odpornost na udarce: integrirana struktura zmanjša tveganje za okvaro spajkalnega spoja in zagotavlja stabilen prenos signala tudi med padci ali tresljaji.

6. Podpira dinamično upogibanje: v zložljivih telefonih lahko prenese več kot 400.000 ponavljajočih se upogibov, hkrati pa ohranja električno zmogljivost.

Ključni tehnični parametri:

1. Strukturni parametri:

Število plasti in struktura: običajno 4-6 plasti, z uporabo "rigid-flex" konstrukcije.

Debelina: Prilagodljivo območje običajno 0,1-0,2 mm za izjemno tankost; debelina togega območja, zasnovana v skladu z zahtevami za namestitev in usmerjanje komponent.

Najmanjši radij upogibanja: lahko je manjši od 0,5 mm, primeren za ozke upogibne prostore.

2. Električna zmogljivost:

Širina črte/razmik: do 40 μm - 50 μm, ki ustreza zahtevam za prenos signala visoke gostote.

Nadzor impedance: strog nadzor impedance (npr. 100Ω ±10%) za diferencialne signale visoke hitrosti (npr. MIPI DSI).

Pasovna širina prenosa: podpira hiter prenos podatkov več Gbps na kanal, ki izpolnjuje zahteve glede visoke ločljivosti in visoke hitrosti prikaza.

3. Materiali in zanesljivost:

Substrat: Fleksibilni odsek lahko uporablja poliimid (PI) ali visoko zmogljiv polimer s tekočimi kristali (LCP), pri čemer slednji ponuja prednosti v ultra-tankosti, majhnih izgubah in vzdržljivosti pri upogibanju.

Vzdržljivost pri upogibanju: Zahtevana dinamična upogibna življenjska doba >400.000 ciklov.

Delovna temperatura: -30°C do +85°C, ki ustreza strogim zahtevam okolja uporabe potrošniške elektronike.。

Scenariji uporabe

Adapter za območje tečajev zložljivega zaslona Rigid-flex PCB je ključna rešitev za medsebojno povezovanje in podporo za sodobne zaslonske sisteme pametnih telefonov, ki služijo predvsem vrhunskim zložljivim zaslonom telefonov. Zaradi njegove odlične odpornosti na ponavljajoče se upogibanje je idealna izbira za povezovanje zložljivih zaslonov, ki prečkajo območje tečajev.

Naša ponudba vrednosti

Specializirani smo za zagotavljanje vodilnih rešitev za plošče s togimi in fleksibilnimi ploščami za medsebojno povezovanje zaslonov v sektorju mobilnih telefonov. Ne ponujamo le standardiziranih izdelkov z visoko zanesljivostjo, temveč imamo tudi močne zmogljivosti pri sodelovalnem načrtovanju, optimizaciji simulacije in razvoju po meri. Podprti z globokim strokovnim znanjem in izkušnjami na področju precizne obdelave vezij, znanosti o materialih, toplotne simulacije in analize celovitosti signala, tesno sodelujemo s strankami, da zagotovimo podporo celotnemu procesu – od konceptualne zasnove do množične proizvodnje – prilagojeno specifičnim zasnovam ID-jev, arhitekturam zlaganja in ciljnim zmogljivostim zaslona. Zavezani smo k izkoriščanju inovativnega inženiringa, da bi strankam pomagali premakniti meje prostora in zmogljivosti v zaslonskih sistemih pametnih telefonov ter ustvariti jasnejše in stabilnejše vizualne izkušnje, zaradi česar ste vaš zaupanja vreden glavni partner za komponente.
