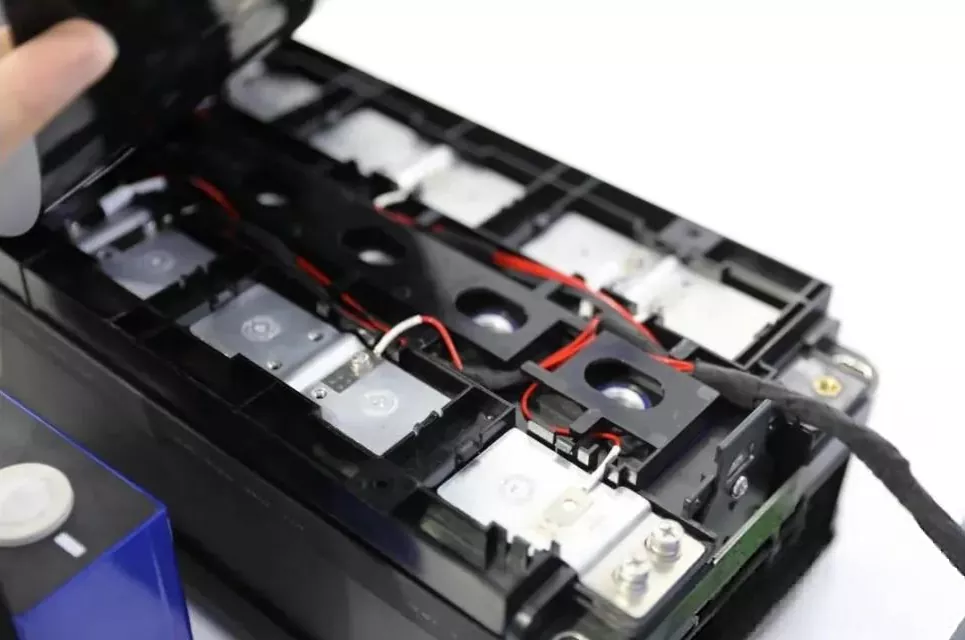

Napajalni baterijski paket Cable-CCS

Honflex Electronics ponuja Power Battery Pack Cable-CCS, ki je povezovalna in upravljalna komponenta baterije, ki združuje tradicionalne kable (žice, terminale, konektorje) z zbiralkami, plastičnimi strukturnimi komponentami, temperaturnimi senzorji in drugimi elementi v eno samo enoto. Za razliko od CCS, ki temelji na FPC (prilagodljivo tiskano vezje), podpiramo prilagajanje. Z modularno in integrirano zasnovo smo sistematično nadgradili prej razpršene in neurejene senzorske snope. Je ključni osnovni modul za nadzor varnosti baterije, oceno stanja in optimizacijo delovanja.

Ker sta bila varjenje jedra in povezava znotraj modula zaključena pred končno montažo, je bil z integracijo več deset ali celo sto razpršenih montažnih točk v več modularnih komponent poenostavljen proizvodni proces in zmanjšana stopnja ponovne obdelave zaradi varjenja na kraju samem ali slabe montaže.

Integrirana zasnova strukture Power Battery Pack Cable-CCS učinkovito rešuje težave z neurejenim tradicionalnim ožičenjem ter motnjami in obrabo drugih cevovodov. Z lepo fiksacijo žic v plastičnih nosilcih izboljša izkoristek prostora in olajša kasnejša vzdrževalna dela. Poleg tega je dobavna veriga, ki temelji na zrelem postopku avtomobilskega ožičenja, zrela in stroški surovin pregledni, kar zagotavlja idealno izbiro za proizvajalce, ki iščejo stabilno pot nadgradnje, vendar niso pripravljeni preklopiti na nov postopek FPC.

Modularne plastične strukturne komponente zagotavljajo enotno izolacijsko zaščito in mehansko pritrditev za kable in priključne točke, kar izboljšuje odpornost sistema na vibracije in udarce. Zagotavljanje obratovalne varnosti

Struktura in značilnosti:

Modularna integrirana zasnova integrira razpršene neodvisne linije za vzorčenje napetosti in linije temperaturnih senzorjev prek konektorjev in sponk v urejen sklop kabelskega snopa, kar bistveno spremeni tradicionalno metodo sestavljanja "najprej položite razpršene linije, nato povežete sponke" in ustvarite standardizirane funkcionalne enote.

2. Povezava med zbiralko in sponkami akumulatorja se običajno doseže z laserskim varjenjem. Ta povezava se izvede s stiskanjem, varjenjem ali integracijo v konektorju, s čimer se zagotovi splošna stabilnost strukture in prepreči zrahljanje posamezne žice.

3. Prilagodljiva nadgradnja avtomatizacije. Tradicionalno ohlapno ožičenje temelji na ročnem sestavljanju, medtem ko je kabel napajalnega akumulatorja CCS integriran v modul. Njegova pravilna oblika in jasni vmesniki mu omogočajo, da se prilagodi višji stopnji avtomatiziranih procesov montaže.

4. Glede na konstrukcijske zahteve kupca ga je mogoče kombinirati z drugimi FPC ali PCBA (Printed Circuit Board Assembly) v hibridno integracijsko rešitev. Obstajajo sheme "kabelski snop + izolacijska plošča" ali "FPC + vakuumsko oblikovanje/kabelski snop", ki izpolnjujejo različne zahteve glede stroškov, zmogljivosti in prostora.

Parametri

Aplikacija

Pri projektih, ki so občutljivi na stroške in procesne prehode, zlasti pri baterijskih paketih z razvitimi sistemi oskrbe z ožičenjem, je mogoče z minimalnimi spremembami izboljšati učinkovitost in zanesljivost. Za srednje in velike baterijske module in sisteme za shranjevanje energije, kot tudi za gospodarska vozila in shranjevanje energije lahko Power Battery Pack Cable-CCS služi kot del sestavljene rešitve CCS tipa "ožičenje + FPC" ali "ožičenje + PCBA", ki izkorišča svoje edinstvene prednosti pri prenosu velikega toka ali posebnih vrstah povezav.

Naša zaveza

Dobro se zavedamo izzivov, s katerimi se srečuje industrija električnih baterij med učinkovitostjo, zanesljivostjo in stroški. Temelji na zreli tehnologiji avtomobilske električne povezave in je ključnega pomena. Vrednost, ki jo ponujamo, ni le v zagotavljanju visokokakovostnih modulov, ki izpolnjujejo standarde skupine, kot so "tehnične zahteve za komponente novega energetskega sistema za povezavo baterij (CCS)," ampak tudi v celoviti storitvi, ki zajema konstrukcijsko načrtovanje, postopek ožičenja, avtomatizirano integracijo sestavljanja in celovito preverjanje testiranja. Za vas postanemo zanesljiv partner na poti nadgradnje načrtovanja in proizvodnje baterijskih paketov. Če se želite poglobiti v tehnične podrobnosti kabelskega CCS ali ga primerjati z drugimi tehničnimi potmi, vas prosimo, da kadar koli razpravljate o zadevah sodelovanja. Lahko kontaktirate podpredsednika Tila Dinga (tel. +86 18750290300, E-pošta:rding@hon-flex.com) ali poslovni vodja Rick Wang (tel.+86-15959382432, E-pošta:yhwang@hon-flex.com), ali obiščite spletno mestoza več informacij.
