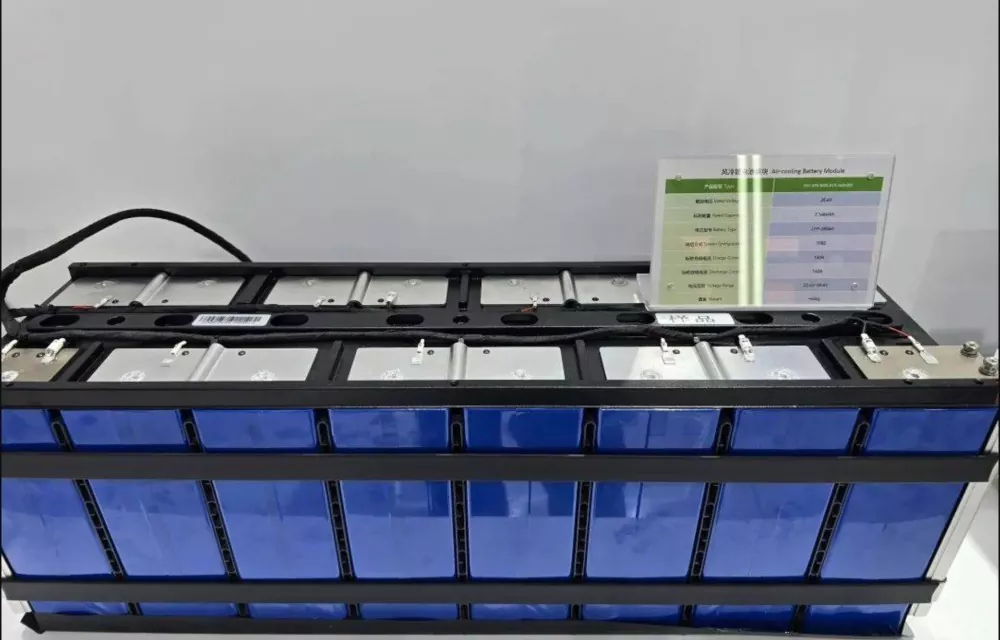

Kabel CCS za baterije za shranjevanje energije

Cable CCS za baterijske sklope za shranjevanje energije je povezovalna in upravljalna komponenta baterije, ki združuje tradicionalne kabelske snope (žice, terminale, konektorje) z zbiralkami, plastičnimi strukturnimi deli, temperaturnimi senzorji in drugimi elementi v eno samo enoto. Za razliko od CCS, ki temelji na fleksibilnem tiskanem vezju (FPC), ohranja klasično strukturo kabelskega snopa in sistematično nadgrajuje prej razpršene in neorganizirane snope zaznavanja z modularno in integrirano zasnovo. Kot "strukturirano nevronsko omrežje" sistema za upravljanje baterije (BMS) je odgovorno za zanesljivo zbiranje napetostnih in temperaturnih signalov iz vsake posamezne celice, pri čemer služi kot kritičen temeljni modul za nadzor varnosti baterije, oceno stanja in optimizacijo delovanja v stacionarnih sistemih za shranjevanje energije.

Osnovna struktura in funkcije

1. Modularna integrirana zasnova:

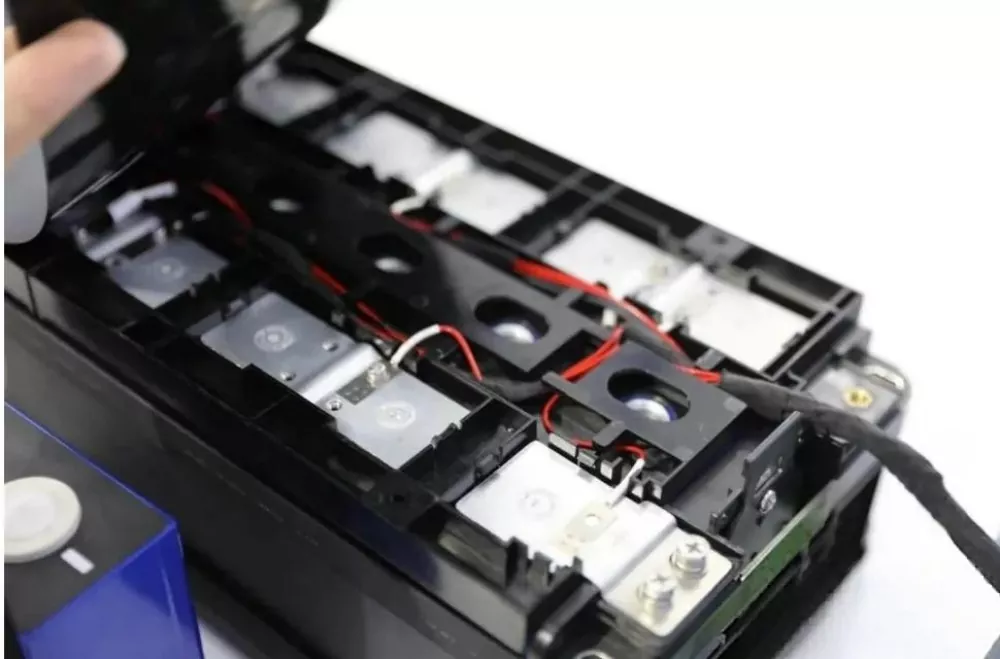

Razpršeni neodvisni kabli za vzorčenje napetosti in žice temperaturnih senzorjev so integrirani v urejene sklope snopov prek konektorjev in sponk. Ti so vnaprej sestavljeni z bakrenimi/aluminijastimi zbiralkami (ki nosijo zaporedne/vzporedne povezave celic) in izolacijskimi plastičnimi nosilci (izolirne plošče), da tvorijo celoten modul. Ta zasnova temeljito preoblikuje tradicionalni način sestavljanja "najprej polaganje razpršenih žic, nato pritrditev sponk", kar ustvarja standardizirane funkcionalne enote, prilagojene za obsežne instalacije za shranjevanje energije.

2. Stabilna in zanesljiva povezovalna arhitektura:

Povezave med zbiralkami in celičnimi terminali običajno uporabljajo postopke visoke zanesljivosti, kot je lasersko varjenje.

Električne povezave med kabelskim snopom in točkami zaznavanja na zbiralkah so dosežene s stiskanjem, varjenjem ali integracijo v konektorje, kar zagotavlja robustno strukturo in preprečuje tveganje zrahljanja posamezne žice.

3. Prilagodljivost avtomatizaciji:

Medtem ko se tradicionalni razpršeni kabli zanašajo na ročno sestavljanje, potem ko so integrirani v modul CCS, njegova pravilna oblika in definirani vmesniki omogočajo prilagajanje višjim stopnjam avtomatiziranih procesov sestavljanja, kot sta robotsko pozicioniranje in namestitev, kar je ključno za proizvodnjo velikih količin shranjevanja energije.

4. Prilagodljivost tehničnih poti:

Cable CCS je pomembna veja v razvoju tehnologije CCS. Na podlagi konstrukcijskih zahtev ga je mogoče kombinirati tudi z drugimi tehničnimi potemi, kot sta FPC ali PCBA (Printed Circuit Board Assembly), da tvorijo hibridne integrirane rešitve, kot je "Cable + Isolation Plate" ali "FPC + Vacuum Forming / Cable," ki izpolnjujejo različne zahteve glede stroškov, zmogljivosti in prostora za različne aplikacije za shranjevanje energije.

Prednosti

1. Visoka učinkovitost proizvodnje in sestavljanja: Integracija na desetine ali stotine razpršenih montažnih točk v namestitev nekaj modularnih komponent znatno poenostavi proizvodni proces za velike baterijske pakete za shranjevanje energije.

2. Zanesljivost povezave in dosledna kakovost: varjenje jedra in povezave znotraj modula so dokončani pred končno montažo, kar zmanjša zapletene operacije znotraj paketa baterij in zniža skupno stopnjo predelave paketa, ki jo povzroči slabo varjenje ali sestavljanje na kraju samem. Standardizirana proizvodnja zagotavlja konsistentnost izdelkov med uvedbami velikega obsega.

3. Urejena struktura in optimizacija prostora: Integrirana zasnova obravnava težave, kot so neurejeno napeljave tradicionalnih pasov in morebitne motnje/obraba drugih komponent. Kabli so lepo pritrjeni v plastičnih nosilcih, kar pojasnjuje razporeditev in izboljšuje izkoriščenost notranjega prostora paketa ter udobje vzdrževanja – ključnega pomena za obsežne sisteme za shranjevanje energije, ki zahtevajo redno vzdrževanje.

4. Stroški in zrelost dobavne verige: Na podlagi dobro uveljavljenih avtomobilskih in industrijskih postopkov napeljave je dobavna veriga zrela, stroški surovin pa razmeroma pregledni. Za projekte shranjevanja energije, ki dajejo prednost bančni sposobnosti in preizkušeni tehnologiji, to predstavlja robustno izbiro z nizkim tveganjem v primerjavi z novejšimi pristopi, ki temeljijo na FPC.

5. Izboljšana zaščita in varnost: Modularni plastični strukturni deli zagotavljajo enotno zaščito izolacije in mehansko pritrditev za kable in priključne točke, izboljšujejo odpornost proti vibracijam in udarcem ter omogočajo skladnost s strogimi varnostnimi zahtevami, kot sta zadrževanje gorenja (UL94 V-0) in visokonapetostna izolacija.

Aplikacije

Ta izdelek predstavlja preizkušeno in zanesljivo pot nadgradnje od tradicionalnega razpršenega ožičenja do integriranih rešitev znotraj baterijskih paketov za shranjevanje energije, ki se uporabljajo predvsem v:

1. Sistemi za shranjevanje energije v velikem obsegu: Za velike baterijske instalacije, ki zahtevajo robustne, uporabne povezave z dokazano dolgoročno zanesljivostjo.

2. Komercialno in industrijsko (C&I) shranjevanje energije: Kjer sta stroškovna učinkovitost in enostavnost vzdrževanja prednost poleg zanesljivega delovanja.

3. Stanovanjske omare za shranjevanje energije: aplikacije, ki imajo koristi od poenostavljene namestitve in povezav, ki jih je mogoče servisirati na terenu.

Naše poslanstvo

Globoko razumemo izzive uravnoteženja med učinkovitostjo, zanesljivostjo in stroški v industriji shranjevanja energije. Naša rešitev Cable CCS, zgrajena na zreli tehnologiji industrijskih kabelskih snopov in izboljšana z modularno integracijo, ponuja robustno in preizkušeno pot izdelka za aplikacije za shranjevanje energije. Ne samo, da dobavljamo visokokakovostne module, ki so skladni z ustreznimi industrijskimi standardi, ampak imamo tudi poglobljene storitvene zmogljivosti, ki vključujejo konstrukcijsko načrtovanje, inženiring kabelskih snopov, avtomatizirano integracijo sestavljanja ter celovito testiranje in validacijo. Zavezani smo k temu, da strankam pomagamo preoblikovati zapletene, delovno intenzivne postopke sestavljanja kablov v poenostavljene, zanesljive modularne instalacije – kar znatno poveča učinkovitost proizvodnje in dolgoročno zanesljivost sistema. Z našimi bogatimi izkušnjami v avtomobilskih in stacionarnih aplikacijah za shranjevanje energije smo vaš zaupanja vreden partner pri načrtovanju in proizvodnji baterijskih paketov, bodisi za pilotne projekte ali uvedbe v gigavatnem obsegu.

pogosta vprašanja

1. Kakšne so prednosti rešitev Chengshi Cable CCS?

Chengshi Cable CCS ponuja prilagodljivo modularno zasnovo, visoko prevodnost, zanesljivo izolacijo in stroškovno učinkovito proizvodnjo, ki zagotavlja stabilno delovanje in enostavno namestitev za aplikacije ESS.

2. Ali lahko zagotovite prilagojene rešitve Cable CCS?

Da, kot kitajski proizvajalec in dobavitelj Chengshi zagotavlja popolnoma prilagojene zasnove CCS kablov, ki temeljijo na zahtevah napetosti, toka, postavitve in projekta.

3. Kateri materiali so uporabljeni v vaših Cable CCS sistemih?

Uporabljamo visokokakovostne bakrene ali aluminijaste vodnike, natančne izolacijske materiale in trpežne premaze, ki zagotavljajo varnost, prevodnost in dolgo življenjsko dobo.

4. Katere aplikacije so primerne za Cable CCS?

Naše rešitve Cable CCS se pogosto uporabljajo v sistemih za shranjevanje energije (ESS), paketih litijevih baterij, shranjevanju obnovljive energije in industrijskih energetskih sistemih.

5. Kako zagotavljate kakovost izdelkov?

Chengshi sledi strogim postopkom nadzora kakovosti, vključno z električnim testiranjem, preverjanjem izolacije in preskusom vzdržljivosti, da izpolnjuje mednarodne standarde.

6. Kakšna je vaša proizvodna zmogljivost in čas?

Z zrelimi proizvodnimi procesi in razširljivimi proizvodnimi linijami zagotavljamo stabilno oskrbo in hitro dostavo za množična naročila.
